Introduction
Les câbles à fibres optiques constituent la base de nombreuses infrastructures modernes à haut débit. networks, serveurs de connexion, commutateurs, les centres de données, infrastructure cloud et entreprise networkavec une communication optique à large bande passante. Comme network Avec l'augmentation des débits Ethernet de 10G et 25G à 100G et 400G, le maintien de l'intégrité physique des connexions fibre optique devient de plus en plus important pour garantir la fiabilité du réseau. network la performance.
Un câble à fibre optique peut paraître simple de l'extérieur, mais ses caractéristiques optiques affectent directement la qualité du signal. network Une connexion défectueuse peut entraîner des problèmes tels que des flexions excessives, une contamination des connecteurs, un polissage insuffisant, des pertes d'insertion excessives et des réflexions optiques. Ces problèmes peuvent réduire la qualité du signal et, à terme, provoquer des pertes de paquets, des retransmissions, des instabilités de liaison et des problèmes de performance des applications.
Comprendre le comportement des câbles à fibres optiques est utile. network Les ingénieurs conçoivent des systèmes fiables network infrastructure, résoudre les problèmes de performance inattendus et assurer la continuité network visibilité dans les environnements Ethernet haut débit.
Ce guide explique les concepts les plus importants relatifs aux câbles à fibres optiques, notamment le rayon de courbure, la macrocourbure, la microcourbure, les bilans de puissance optique, la perte d'insertion, la perte de retour, les connecteurs de fibre, la dispersion, la contamination des connecteurs et les tests de fibre.
Que sont les câbles à fibre optique ?
Les câbles à fibres optiques transmettent l'information grâce à des impulsions lumineuses plutôt qu'à des signaux électriques. Une fibre optique typique se compose d'un cœur central, d'une gaine extérieure et d'un revêtement protecteur.
Le cœur transporte le signal optique tandis que la gaine contribue à maintenir la lumière à l'intérieur de la fibre grâce à la réflexion totale interne.
Les câbles à fibres optiques sont largement utilisés dans :
- Entreprise networks
- Les centres de données
- Télécommunications
- Infrastructure cloud
- Ethernet haut débit
- Longue distance network Gauche
- Stockage networks
- infrastructure de surveillance du réseau
- Infrastructure de sécurité réseau
Leur capacité à supporter une large bande passante sur de longues distances rend la fibre optique particulièrement importante à mesure que les organisations déploient des réseaux à haut débit. network Infrastructure.
Les connexions par fibre optique assurent également la couche de transport physique pour le trafic qui pourra être ultérieurement consulté par network TAPs, network courtiers en paquets, capture de paquets systèmes, et network outils de surveillance.
Pourquoi l'état des câbles à fibre optique est important pour les performances du réseau
Les problèmes de fibre optique ne se manifestent pas toujours par une défaillance physique évidente du câble.
Un câble à fibre optique endommagé ou mal installé peut progressivement réduire la qualité du signal optique. network peut rester opérationnel malgré :
- Augmentation de la perte optique
- Taux d'erreur binaire plus élevés
- retransmissions de paquets
- Perte de paquets
- Latence accrue
- Battement de lien
- Performances réduites de l'application
C’est pourquoi les problèmes de la couche physique peuvent finir par devenir network- problèmes de couche.
Par exemple :
Fibre endommagée → Perte optique → Erreurs de bits → Perte de paquets → Retransmissions → Latence plus élevée → Problèmes de performance des applications
La surveillance du réseau permet d'identifier les symptômes, tandis que l'inspection et les tests des fibres optiques peuvent aider à identifier la cause physique.
Pourquoi il ne faut jamais plier les câbles à fibre optique
L'une des règles les plus importantes lors de l'installation de câbles à fibres optiques est de respecter le rayon de courbure minimal du câble.
Lorsqu'une fibre est trop courbée, la lumière peut s'échapper du cœur de la fibre au lieu d'y rester confinée. Cela engendre des pertes par courbure et réduit la quantité de puissance optique atteignant le récepteur.
Le problème se manifeste principalement sous deux formes :
Macro-maîtrise
Le macro-cintrage se produit lorsqu'un câble à fibre optique est soumis à une courbure importante et visible.
Voici quelques exemples:
- Faire passer un câble autour d'un bord tranchant de rack
- Courbure de la fibre à l'intérieur d'un panneau de brassage encombré
- Faire passer un câble dans un conduit étroit
- Plier un câble de brassage lors de l'installation
- Dépassement des spécifications du fabricant en matière de rayon de courbure
Lorsque la courbure devient trop prononcée, les conditions de propagation à l'intérieur de la fibre changent et une partie de l'énergie optique s'échappe du cœur.
Il en résulte une atténuation accrue du signal.
Diagramme 1 : Macroflexion
Microcourbure
Le micro-cintrage est différent car la déformation peut ne pas être visible.
De légères déformations peuvent se produire lorsque la fibre est exposée à :
- Pression excessive
- Colliers de serrage trop serrés
- Chemins de câbles inadéquats
- Stress mécanique
- Changements de température
- Mauvaise gestion des câbles
Ces déformations microscopiques peuvent diffuser l'énergie optique et augmenter l'atténuation.
Étant donné que les microcourbures peuvent ne pas être visibles lors d'une inspection visuelle, les tests de fibre deviennent importants pour le dépannage des problèmes de performance optique inexpliqués.
Schéma 2 : Micro-cintrage
Comment la courbure des fibres optiques peut affecter un réseau Ethernet
La flexion des fibres est un problème de couche physique, mais ses conséquences peuvent se propager à travers l'ensemble du système. network.
1. Atténuation du signal
Le signal optique arrivant au récepteur s'affaiblit.
2. Augmentation du taux d'erreur binaire
Le récepteur a plus de difficultés à interpréter avec précision les données transmises.
3. Perte de paquets
Les trames Ethernet corrompues peuvent être rejetées.
4. Retransmissions
Les protocoles tels que TCP peuvent retransmettre les données manquantes.
5. Augmentation de la latence
Les retransmissions supplémentaires consomment de la bande passante et augmentent les délais de communication.
6. Battement de la liaison
Si le signal optique franchit de manière répétée le seuil de fonctionnement du récepteur, network L'interface peut passer de manière répétée entre les états HAUT et BAS.
Ceci illustre un principe important de dépannage :
A network Les problèmes de performance ne proviennent pas toujours de l'intérieur du système. network appareil.
La connexion physique par fibre optique elle-même peut être à l'origine du problème.
Diagramme 3 : Effet de la courbure de la fibre sur Ethernet
Comprendre le rayon de courbure des câbles à fibres optiques
Le rayon de courbure minimal spécifie le degré de courbure maximal autorisé pour un câble à fibre optique.
Les exigences exactes dépendent de la conception du câble et des spécifications du fabricant ; les ingénieurs doivent donc toujours suivre le rayon de courbure documenté du câble plutôt que de se fier à une règle universelle.
Pour de nombreux modèles de câbles conventionnels, les instructions d'installation font la distinction entre :
- Rayon de courbure dynamique lors de l'installation
- Rayon de courbure statique après installation
Les conceptions de fibres insensibles à la courbure telles que G.657 Elles peuvent tolérer des courbures plus serrées que les fibres optiques conventionnelles, mais elles ne sont pas à l'abri des dommages liés à l'installation ou des pertes optiques.
Un acheminement correct des câbles, des guides de rayon de courbure et des systèmes de gestion des câbles appropriés restent importants dans les environnements à haute densité. network Infrastructure.
Normes relatives aux câbles à fibres optiques
Plusieurs recommandations de l'UIT-T concernant les fibres optiques sont pertinentes lors de l'évaluation des caractéristiques des fibres.
G.652
Une spécification de fibre monomode conventionnelle largement déployée.
G.657
Une famille de fibres monomodes insensibles à la courbure, conçues pour tolérer des courbures plus serrées.
Les caractéristiques de performance exactes dépendent de la catégorie de fibre spécifique et des exigences d'installation.
Pour network Pour les ingénieurs, l'élément important à prendre en compte est d'adapter le type de fibre à l'environnement physique, à la distance de transmission, à l'équipement optique et aux conditions de courbure prévues.
Comprendre le bilan de puissance optique
Une liaison optique doit disposer d'une puissance optique suffisante au niveau du récepteur pour assurer une communication fiable.
Un bilan de puissance optique simplifié peut être exprimé comme suit :
Bilan de puissance optique = Puissance de sortie de l'émetteur − Sensibilité du récepteur
Le budget disponible doit tenir compte des pertes engendrées par la liaison optique complète.
Ceux-ci peuvent inclure:
- Atténuation de la fibre
- Perte d'insertion du connecteur
- Perte d'épissure
- connexions du panneau de brassage
- Autres composants passifs
- marge de sécurité technique
Si la perte optique totale dépasse la puissance disponible, le récepteur risque de ne plus être en mesure de décoder le signal de manière fiable.
Ceci est particulièrement important pour les liaisons Ethernet haut débit et les liaisons fibre optique longue distance.
Perte d'insertion vs. perte de retour
Deux mesures importantes utilisées lors de l'évaluation des connexions fibre optique sont : Perte d'insertion (IL) et Perte de retour (RL).
Qu'est-ce que la perte d'insertion ?
La perte d'insertion représente la quantité de puissance optique perdue lorsque la lumière traverse une connexion ou un composant.
Une perte d'insertion plus faible est généralement préférable.
Les sources de perte d'insertion peuvent inclure :
- Mauvais alignement du connecteur
- faces d'extrémité sales
- mauvais polissage
- Connecteurs endommagés
- Épissures
- Courbure excessive des fibres
Qu'est-ce que la perte de retour ?
La perte de retour mesure la quantité de puissance optique réfléchie vers l'émetteur.
On préfère généralement une perte de retour plus élevée car des réflexions excessives peuvent nuire à la transmission optique.
La géométrie du connecteur et le type de polissage ont un impact significatif sur la perte de retour.

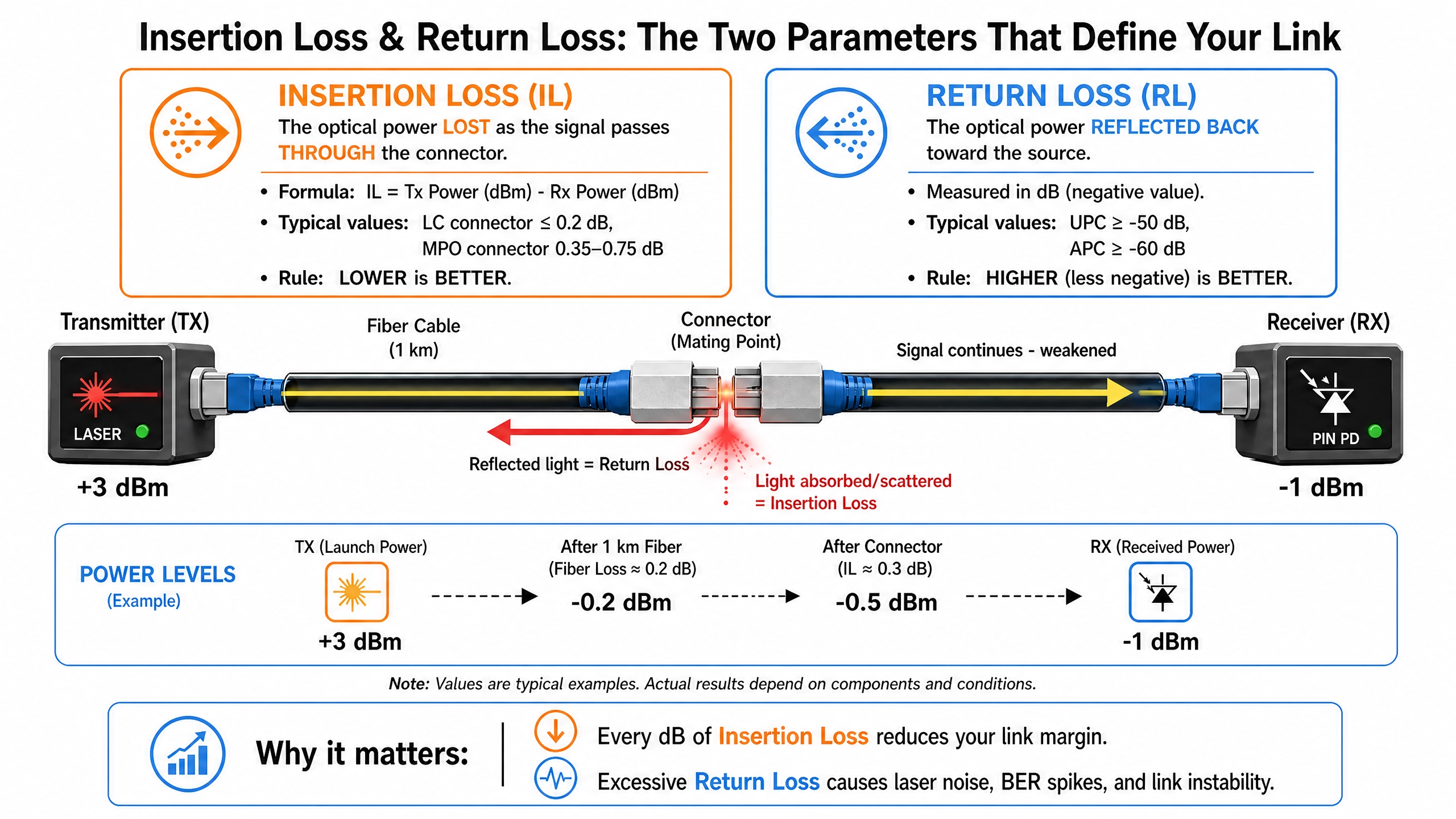

Diagramme 4 : Perte d'insertion vs perte de retour
Connecteurs à fibre optique : LC vs. MTP/MPO
Les connecteurs de fibre optique assurent l'interface physique entre les composants optiques.
Deux familles de connecteurs courantes dans le moderne network l'infrastructure LC et MTP / MPO.
Connecteurs LC
Les connecteurs LC utilisent une férule compacte de 1.25 mm et sont largement utilisés dans les entreprises. networks et les centres de données.
On les retrouve généralement dans :
- Connexions de commutation
- Connexions au serveur
- Les panneaux de brassage
- 10G Ethernet
- 25G Ethernet
- Liaisons optiques duplex
Leur format compact rend les connecteurs LC utiles lorsque la densité des racks est importante.
Connecteurs MTP/MPO
Les connecteurs MTP/MPO offrent une connectivité multifibre haute densité.
Ils sont particulièrement importants pour les architectures de centres de données à haut débit et les applications d'optique parallèle.
La connectivité MTP/MPO peut prendre en charge des applications impliquant :
- 40G
- 100G
- 400G
- Architectures à épine et feuille de haute densité
As network Avec l'augmentation des débits, la connectivité optique haute densité devient de plus en plus importante pour une infrastructure de centre de données évolutive.

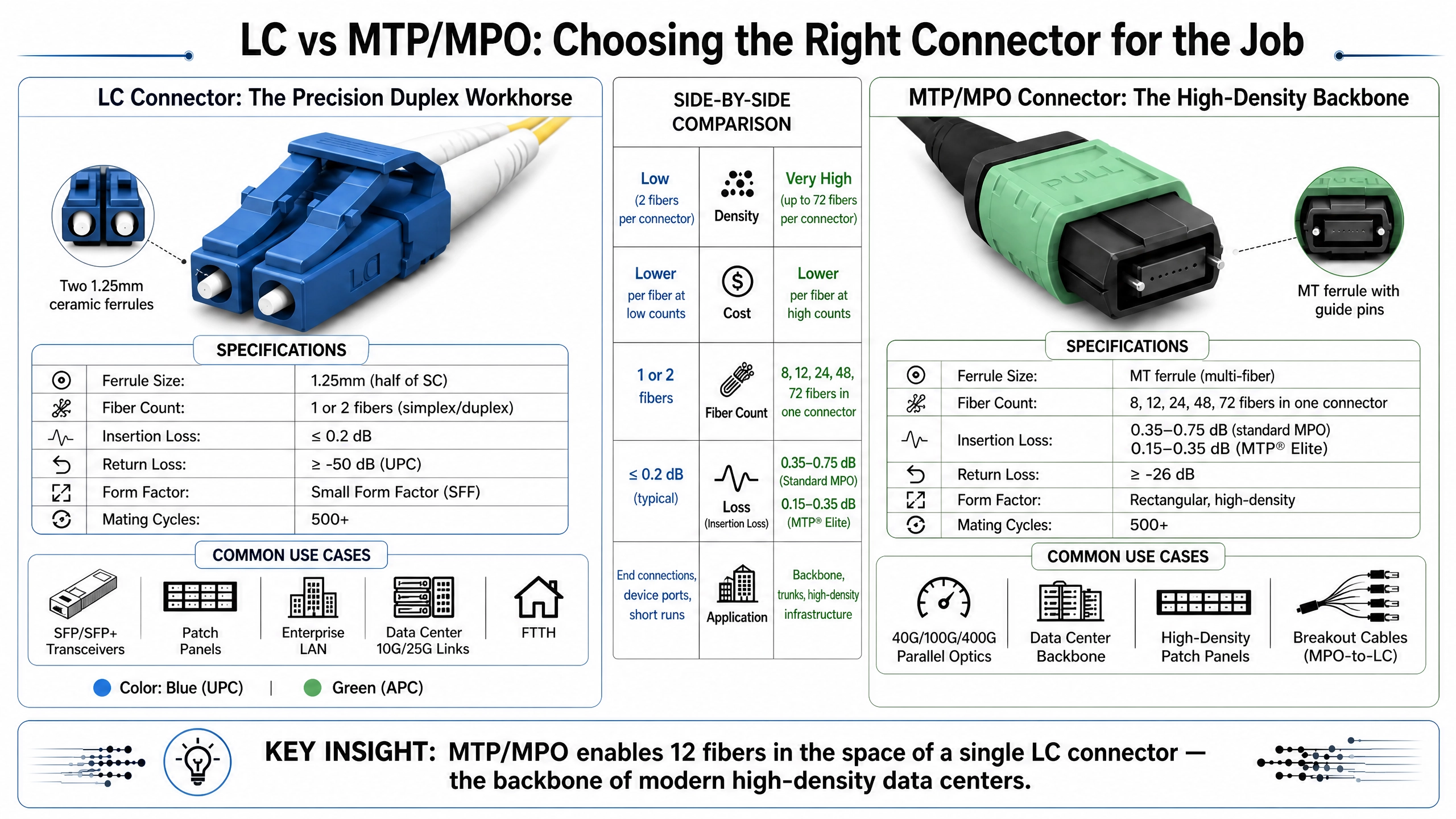

Schéma 5 : Connecteurs à fibre optique
Pourquoi la contamination des connecteurs de fibre optique provoque des problèmes de réseau
L'une des causes les plus fréquentes de dégradation des liaisons fibre optique est la contamination des connecteurs.
Les faces d'extrémité des connecteurs de fibre optique sont extrêmement petites. La poussière, l'huile, les débris et autres contaminants peuvent perturber l'interface optique.
La contamination peut provoquer :
- Augmentation de la perte d'insertion
- Réflexions accrues
- Taux d'erreur binaire plus élevés
- Erreurs de paquets
- Instabilité des liens
- Dommages permanents au connecteur
Le problème peut s'aggraver lorsque des connecteurs contaminés sont raccordés, car les contaminants peuvent s'incruster dans la face d'extrémité.

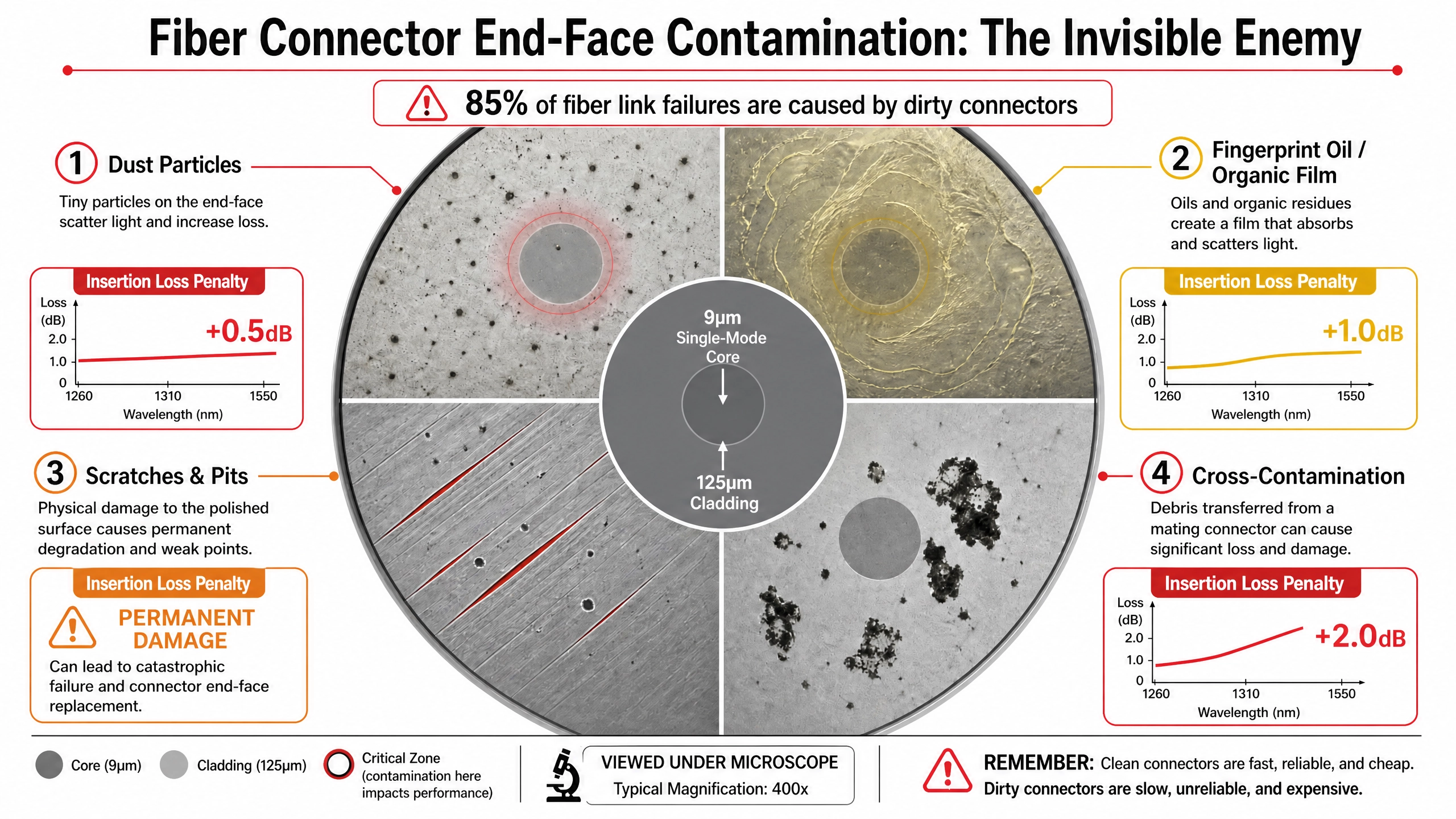

Diagramme 6 : Problème de réseau de contamination des connecteurs de fibre optique
Le processus d'inspection et de nettoyage des fibres
Un processus de maintenance efficace repose sur un principe simple :
Inspecter → Clean → Inspecter → Connexion
Ne présumez jamais qu'un connecteur est propre simplement parce qu'il possède un capuchon anti-poussière.
Avant de connecter la fibre :
- Inspectez la face d'extrémité du connecteur.
- Nettoyez-le en utilisant une méthode de nettoyage des fibres appropriée.
- Examinez-le à nouveau.
- Ne le branchez qu'après avoir vérifié que la face d'extrémité est propre.
Le IEC 61300-3-35 La norme fournit des directives pour l'inspection des faces d'extrémité des connecteurs à fibre optique.
Une inspection et un nettoyage appropriés peuvent prévenir les pertes optiques évitables et network temps d'arrêt.

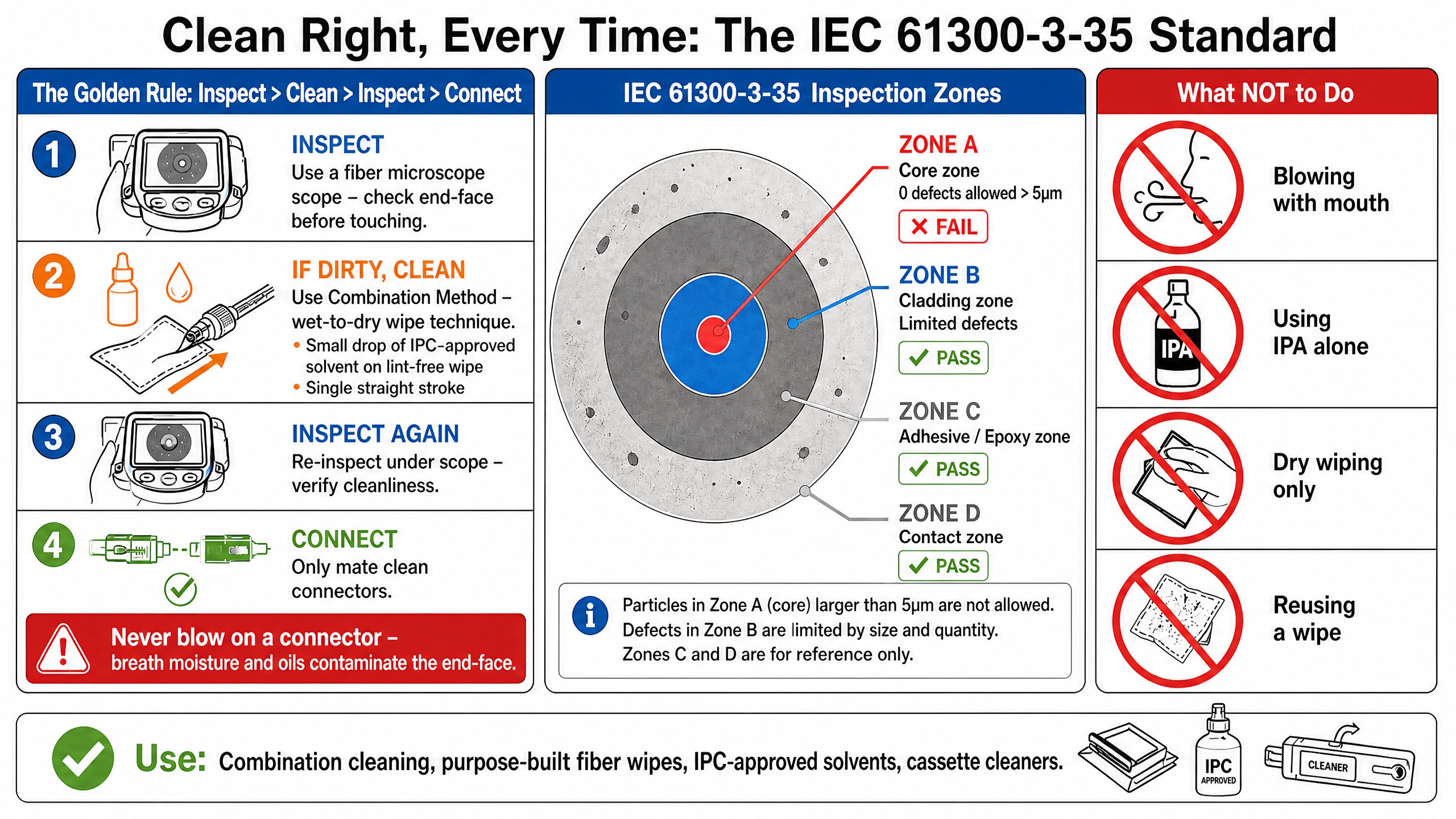

Diagramme 7 : Processus de nettoyage des fibres
Types de polissage des connecteurs de fibre optique
Les connecteurs de fibre optique peuvent utiliser différentes géométries d'extrémité.
Les types de vernis les plus courants sont les suivants :
- PC
- UPC
- APC
PC et UPC
Les connecteurs à contact physique et à contact ultra-physique utilisent une géométrie d'extrémité convexe conçue pour mettre les cœurs de la fibre en contact étroit.
L'UPC offre un polissage plus fin et peut offrir des performances optiques améliorées par rapport au PC standard.
APC
Les connecteurs à contact physique angulaire utilisent une face d'extrémité inclinée, généralement d'environ 8 degrés.
La géométrie inclinée redirige la lumière réfléchie loin de la source optique, offrant ainsi des performances de perte de retour plus élevées.
Les connexions APC sont généralement associées à des applications où une faible réflexion arrière est particulièrement importante.
Règle de compatibilité importante
Ne connectez pas les connecteurs APC et UPC ensemble.
Les différentes géométries des faces d'extrémité peuvent empêcher un contact physique adéquat et entraîner une perte ou un dommage optique excessif.
Vérifiez toujours le type de connecteur et son état de polissage avant d'effectuer un branchement.

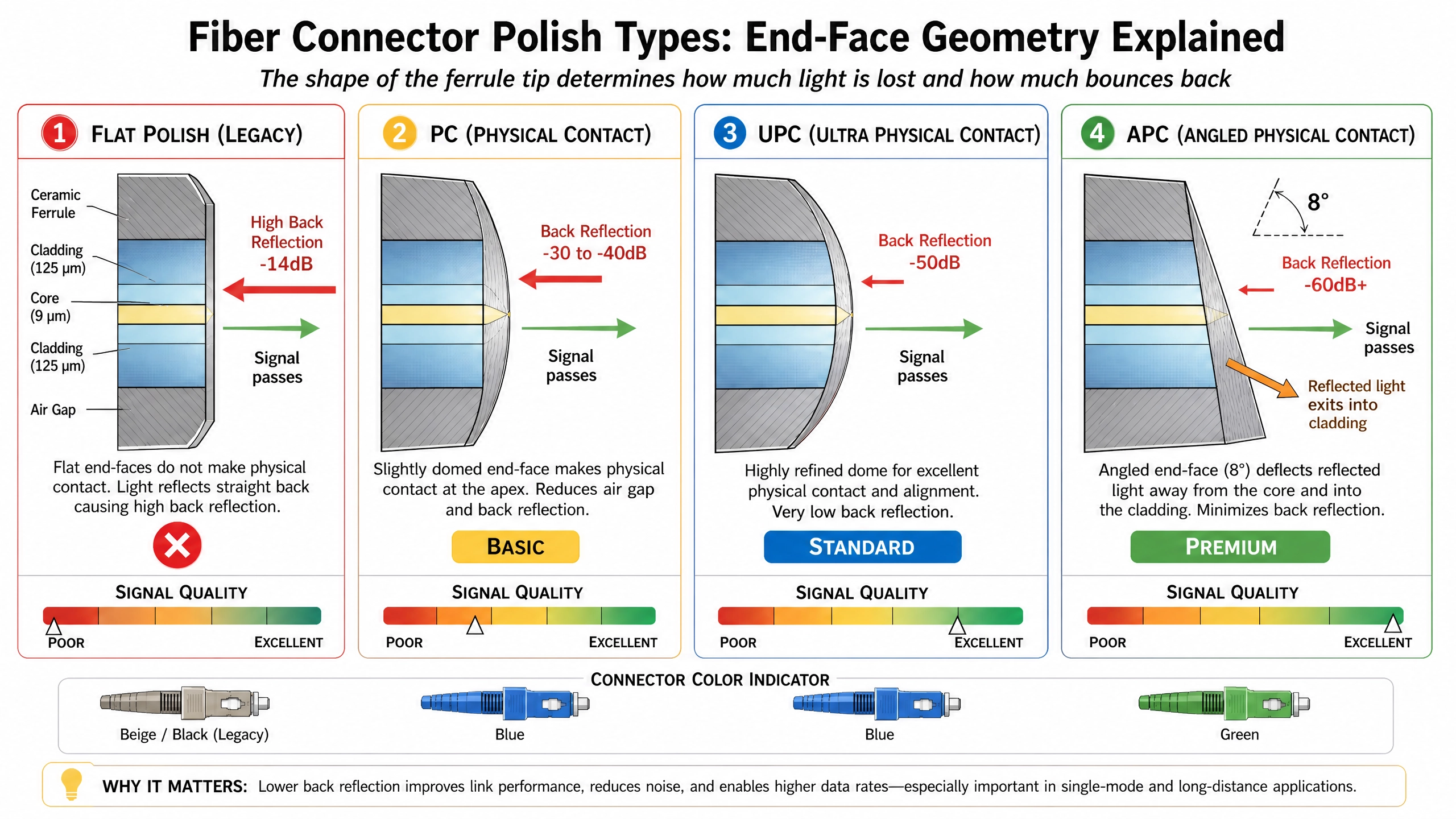

Diagramme 8 : Types polonais
Dispersion de la fibre et réseaux à haut débit
Lorsque les signaux optiques se propagent sur une certaine distance, la dispersion peut entraîner un étalement du signal au fil du temps.
Trois formes importantes sont à noter :
Dispersion modale
La dispersion modale affecte principalement les fibres multimodes.
Les différents modes de lumière peuvent emprunter différents chemins à travers la fibre et atteindre le récepteur à des moments différents.
Dispersion chromatique
La dispersion chromatique se produit car différentes longueurs d'onde de la lumière peuvent se propager à des vitesses légèrement différentes dans la fibre.
Cela devient particulièrement important dans les liaisons monomodes longues et les systèmes optiques à haut débit.
Dispersion du mode de polarisation
La dispersion du mode de polarisation résulte des différences de vitesse de propagation entre les états de polarisation.
Cela peut devenir un facteur important à prendre en compte dans la transmission optique à haut débit et longue distance.
Fibre multimode vs fibre monomode
Les deux principales catégories de fibres utilisées dans network l'infrastructure fibre multimode (MMF) et fibre monomode (SMF).
Fibre Multimode
Les notes courantes comprennent :
- OM3
- OM4
- OM5
La fibre multimode est largement utilisée pour les connexions de courte distance entre les centres de données et les entreprises.
Fibre monomode
Les déploiements courants utilisent la fibre optique de classe OS2 pour la connectivité longue distance.
La fibre monomode est couramment utilisée pour :
- Interconnexions des centres de données
- Ethernet longue distance
- Télécommunications
- Campus networks
- métro networks
Le choix approprié dépend de la distance, des émetteurs-récepteurs optiques, des besoins en bande passante et network architecture.
Câbles à fibres optiques dans les réseaux Ethernet haut débit
L'infrastructure fibre optique devient de plus en plus importante à mesure que les organisations déploient l'Ethernet 25G, 40G, 100G et 400G.
À ces vitesses, de petits problèmes au niveau de la couche physique peuvent avoir des conséquences opérationnelles importantes.
Les ingénieurs réseau doivent prendre en compte :
- Type de fibre
- Type de connecteur
- Compatibilité des émetteurs-récepteurs optiques
- La perte d'insertion
- Retour perte
- rayon de courbure
- Distance de liaison
- bilan de puissance optique
- Propreté des connecteurs
Une couche physique fiable est essentielle pour que les organisations puissent s'attendre à une fiabilité network visibilité, capture de paquets et network surveillance à haute vitesse.
Comment les problèmes de fibre optique affectent la visibilité du réseau
La visibilité du réseau dépend d'un accès fiable à network circulation.
Si une liaison fibre optique subit des pertes excessives ou une connectivité intermittente, les erreurs de paquets et l'instabilité de la liaison qui en résultent peuvent affecter le trafic reçu par les systèmes de surveillance.
Cela peut engendrer des symptômes trompeurs.
Par exemple :
Problème de fibres → Erreurs de paquet → Perturbation de la circulation → Anomalie de surveillance
Les ingénieurs réseau peuvent initialement enquêter sur un network courtier de paquets, plateforme de surveillance, ou capture de paquets système alors que le problème sous-jacent est en réalité la liaison optique physique.
C'est pourquoi efficace network Le dépannage doit prendre en compte à la fois la couche physique et l'architecture de surveillance.
Câbles à fibres optiques et Network TAPs
Les câbles à fibres optiques sont également couramment utilisés avec network TAPs fournir un accès passif à network circulation.
A network TAP peut copier le trafic d'une liaison optique et envoyer cette copie vers des outils de surveillance ou de sécurité tout en maintenant le chemin du trafic de production.
Une architecture de visibilité typique peut ressembler à ceci :
Lien fibre → Network TAP → Network Packet Broker → Outils de surveillance
Le Network Packet Broker peut ensuite filtrer, agréger, dédupliquer et distribuer le trafic vers :
- Packet Capture Appliance
- Surveillance réseau
- NDR
- IDS / IPS
- Surveillance de la sécurité
- Plateformes d'observabilité réseau
Cela fait de la connectivité fibre optique fiable un élément important de l'ensemble network architecture de visibilité.
Tests et dépannage de la fibre optique
Lorsqu'une liaison fibre optique rencontre des problèmes de performance inattendus, network Les ingénieurs peuvent utiliser plusieurs méthodes de test pour isoler la cause.
Les approches courantes incluent :
Inspection visuelle
Vérifiez les connecteurs, le cheminement des câbles, les courbures et les dommages physiques.
Inspection de la face d'extrémité des fibres
Identifier les contaminations, les rayures, les piqûres et autres défauts des connecteurs.
Tests de puissance optique
Mesurer la puissance optique disponible au niveau du récepteur.
Test OTDR
Un réflectomètre optique temporel peut aider à identifier les événements et les emplacements de perte le long d'une liaison fibre optique.
Surveillance au niveau des paquets
Une fois la liaison physique opérationnelle, network suivi et capture de paquets peut aider à identifier le résultat network comportement.
Combiner les tests de la couche physique avec network capture de paquets et network La surveillance offre une approche de dépannage plus complète.
Meilleures pratiques pour la gestion des câbles à fibres optiques
Pour maintenir une infrastructure de fibre optique fiable :
- Respectez le rayon de courbure minimal préconisé par le fabricant.
- Évitez les coudes brusques et les torsions de câbles.
- Utilisez des systèmes de gestion des câbles appropriés.
- Évitez toute pression excessive exercée par les colliers de serrage.
- Utilisez du Velcro là où c'est approprié pour la gestion des câbles.
- Gardez les connecteurs protégés lorsqu'ils ne sont pas utilisés.
- Inspectez les faces d'extrémité des fibres avant le raccordement.
- Nettoyez correctement les connecteurs contaminés.
- Assurez-vous de faire correspondre correctement les types de connecteurs APC et UPC.
- Vérifier les bilans de puissance optique.
- Tester les liens nouveaux ou réparés.
- Utilisez les tests OTDR lorsque cela est approprié.
- Documenter les itinéraires et les connexions des fibres optiques.
- Surveiller les liaisons à haut débit pour les connexions optiques et network erreurs.
Ces pratiques réduisent les défaillances évitables et rendent network Dépannage facilité.
Diagramme 9 : Meilleures pratiques
Liste de vérification pour le dépannage des câbles à fibres optiques
Lorsqu'une liaison Ethernet optique est instable, il convient d'enquêter systématiquement sur le problème.
Couche physique
Vérifier:
- Courbures de câbles
- État du connecteur
- Propreté des connecteurs
- Dommages au câble
- routage des panneaux de brassage
Couche optique
Vérifier:
- Puissance de l'émetteur
- Sensibilité du récepteur
- La perte d'insertion
- Retour perte
- bilan de puissance optique
Couche de réseau
Vérifier:
- Erreurs de bits
- Perte de paquets
- Retransmissions
- Battement de lien
- Erreurs d'interface
Couche de visibilité
Vérifier:
- Network TAP
- Réseau Courtier de paquets
- Packet Capture Appliance
- Outils de surveillance
- Capture du trafic réseau
Cette approche par couches permet aux ingénieurs d'éviter de traiter chaque problème individuellement. network problème lié au logiciel ou à la configuration.
Points clés à retenir
Les câbles à fibres optiques sont plus que de simples connexions physiques entre network Les dispositifs. Leur état influe directement sur la qualité du signal optique, la fiabilité d'Ethernet, la transmission des paquets et, en fin de compte, les performances des applications.
Les concepts les plus importants à retenir sont :
- Ne jamais dépasser le rayon de courbure spécifié par le fabricant.
- Comprendre la différence entre le macro-cintrage et le micro-cintrage.
- Surveillez les pertes d'insertion et les pertes de retour.
- Maintenir un budget de puissance optique suffisant.
- Gardez les faces d'extrémité des connecteurs de fibre optique propres.
- Ne jamais raccorder incorrectement les connecteurs APC et UPC.
- Sélectionnez le type de fibre approprié en fonction de la distance et de la bande passante.
- Tester les liaisons optiques lors du dépannage de problèmes inexpliqués network problèmes.
- Lors de l'investigation des pertes de paquets et de l'instabilité des liaisons, il convient de prendre en compte les problèmes de la couche physique.
- Maintenir une infrastructure de fibre optique fiable pour le haut débit network visibilité.
Pour moderne les centres de données et entreprise networkUne infrastructure de fibre optique fiable constitue le socle physique sur lequel repose l'Ethernet haut débit. network visibilité, network TAPs, capture de paquets, réseau Courtiers de paquets et network L'observabilité dépend.
FAQ
Quel est le rayon de courbure minimal pour un câble à fibre optique ?
Le rayon de courbure minimal dépend de la conception du câble et des spécifications du fabricant. Le dépasser peut entraîner des pertes par macro-courbure ou micro-courbure et réduire la qualité du signal optique.
Quelle est la différence entre la macro-courbure et la micro-courbure dans les fibres optiques ?
Le macro-cintrage implique des courbures visibles de grand rayon, tandis que le micro-cintrage implique de petites déformations, souvent invisibles, causées par la pression, les attaches de câbles, les contraintes mécaniques ou les variations de température.
Qu’est-ce qui provoque une perte d’insertion dans les câbles à fibres optiques ?
Les pertes d'insertion peuvent résulter d'un mauvais alignement des connecteurs, de faces d'extrémité sales ou endommagées, d'un polissage insuffisant, de coudes de fibre, d'épissures et d'autres composants passifs de la liaison optique.
Quelle est la différence entre la perte d'insertion et la perte de retour ?
L'affaiblissement d'insertion mesure la puissance optique perdue lors du passage de la lumière à travers une connexion, tandis que l'affaiblissement de retour mesure la puissance optique réfléchie qui retourne vers l'émetteur. On préfère généralement un affaiblissement d'insertion plus faible et un affaiblissement de retour plus élevé.
Pourquoi la contamination des connecteurs de fibre optique provoque-t-elle des problèmes ? network problèmes?
La poussière, l'huile et les débris présents sur les faces d'extrémité des connecteurs de fibre optique peuvent augmenter les pertes d'insertion et les réflexions, ce qui peut entraîner des erreurs de bits, des pertes de paquets, une instabilité de la liaison et une dégradation du signal. network la performance.
